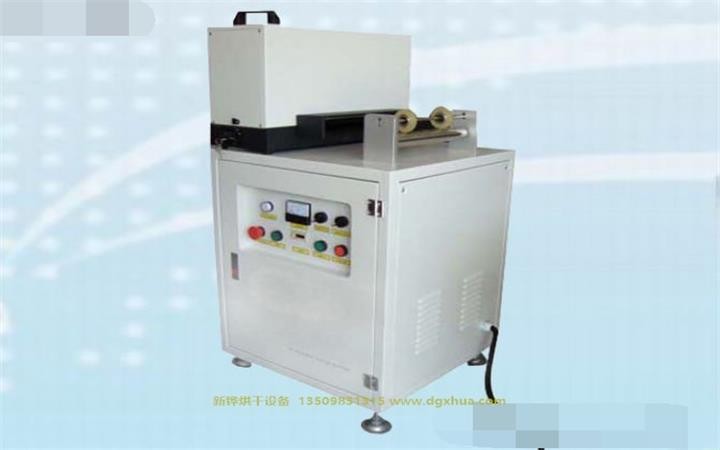

適用范圍：
紫外線（UV）油墨及紫外線上光油固化印后單機UV系統,實現與商標不干膠印刷機同步,設置接受印刷機停機信號,能快速作出反應,在關閉遮光快門的同時,整機將自動啟動節能模式,選擇最低功率輸出,成功避免由于對信號接受的不靈敏導致印刷品受損情況.整體設計小巧,操作方便,是商標機印后配套的通用機型。
性能特點：
1. 具備通用性，多功能，UV單元（燈箱）部分可拆卸加裝在印刷機上，工藝成熟，性能穩定。
2..箱體內置光學冷反射鏡具有隔熱作用 。
3.進出口均配備紙張定位裝置,定位裝置酌情可調，無動力滾筒和滾軸能確保出來的紙張不發生偏移。
4.當印刷機工作時，快門打開，UV燈處于打開狀態，此時燈的功率為100%，當印刷機停止時，快門關閉，UV燈處于打開狀態，但此時燈的功率自動調節為50%。
5.單套UV燈配置，聚焦型反射裝置配置,確保光照均勻性。
6.UV燈可手動或自動選擇強弱光兩檔（75%,100%), 同時利用石英玻璃過濾紅外線,確保固化溫度適宜。
7.電動快門手動及自動控制,能直接聯接印刷機信號接口,避免中途停機造成工件出現燒壞現象。
8.標準化設計，便于UV燈和反射罩擦拭及UV燈的更換，維護方便
9.主要元件采用標準配置，確保性能穩定。
技術參數：
電源要求：三相五線380VAC（工頻交流） 50HZ（赫茲）
整機功率：約4.5KW（千瓦）
外形尺寸：500 L（長）×570W（寬）×1250H（高） mm
同步速度：0.1-50 m/min（米/分鐘）
輻射寬度：300mm（毫米）
冷卻方式：強制風冷
光源類型：高壓Hg汞燈
燈線功率：120w/cm,
光源配置：3.6kw 1支。
光源壽命：平均大于600（h）小時。
主峰波長：365nm（納米）
功率調節：75% 100% 分檔調節
典型特點：鋁制反射器
典型應用：紫外線（UV）油墨,上光油固化，適應于非防爆要求環境。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
