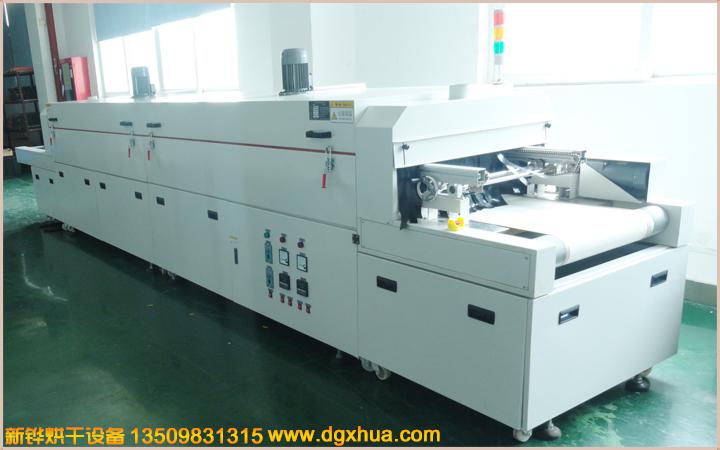

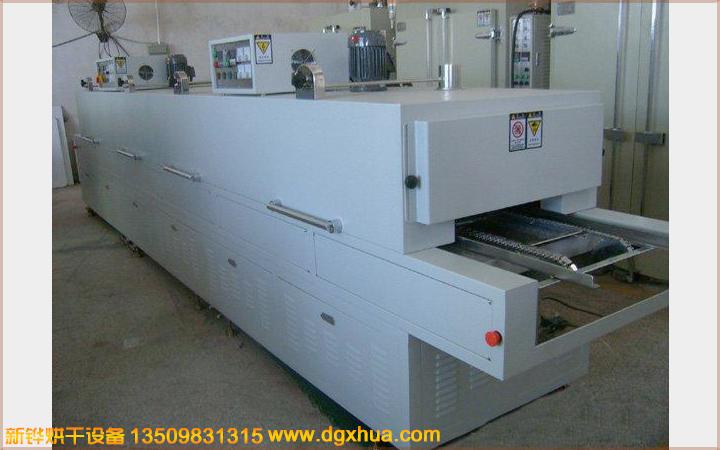

大量生產隧道爐，新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐

型號：XHSOL--WE-A

內箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

進料口高：0-50mm

進料段長：500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：500mm

輸送寬度：1000.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（250℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。

箱體設計設計

一、新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐應用

廣泛應用于電子、電器、塑膠、橡膠、五金、通訊器材、薄膜按鍵、薄膜開關、觸摸屏、LED、光學玻璃等工業生產領域。

二、新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐特點
a、可連續性生產，降低勞動強度；
b、除連續式工作選擇之外，也可選擇間歇式并在每段間加裝氣動或電動門。
c、溫度穩定性能佳，節省能耗；
d、可加裝UV紫外綫干燥裝置，一機二用；
e、送風方式可根據產品的性狀自由選擇；
f、采用掀開式設計方案，檢修保養方便；

三、新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐溫度范圍

a.常溫+25℃~200℃，常溫~150℃約需要時25分鐘。

b.溫控器溫控精度±0.5%FS

c.溫控均勻度：±2%（空爐測試）

四、新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐溫控器

采用XZ-960型溫控器，數字設定，配合臺灣SSR控制，PID自動演算，LED顯示.

五、新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐內外箱體材質

內箱采用SUS鏡面不銹鋼板，外箱采用SS41#冷軋鋼板經防銹處理后防靜電粉體烤漆，象牙白色。

六、新鏵隧道爐生產廠家,隧道爐廠家,供應隧道爐機臺設計

a.采用烤箱專用長軸型臺灣“群力”馬達，配合多翼式風輪送風，1/2HP*6臺

b.采用遠紅外線輻射加熱器，有效加熱長度700mm，功率0.6KW/支，共60支。

c.采用1HP強力馬達，配合1：200齒輪減速機，臺灣“易能”1HP變頻調速器調速，速度0.1~3m/min.黑色特氟龍輸送網輸送。

d.超溫防止警報裝:輸送系統故障應急停機裝置;

馬達過載保護，電熱過流保護，相序錯位保護，漏電保護，控制回路及過載保護。

信號指示燈（紅色故障指示，黃色待機指示，綠色運行指示）

e.機架采用40*40*1.5T方通焊接成型并烤漆，臺架四周鈑金封閉，可拆卸。

f.采用120K高級保溫棉，保溫厚度80mm，加空氣層隔熱保溫，耐高溫硅膠密封條，最高可耐溫260℃。

g.加熱段掀開式附活動支撐桿設計，方便檢修及清潔保養。
