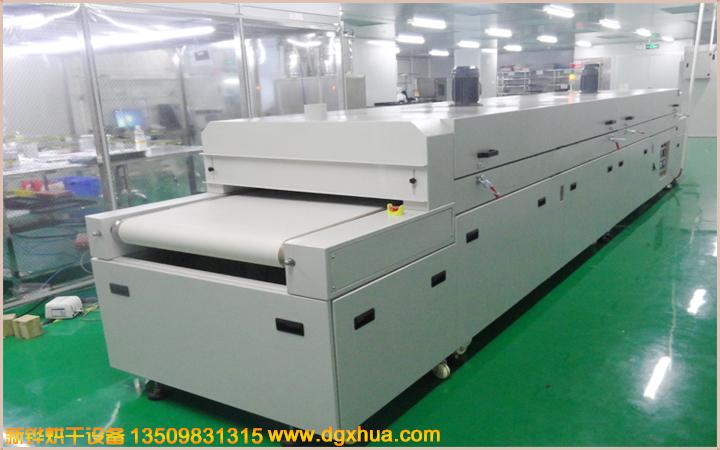

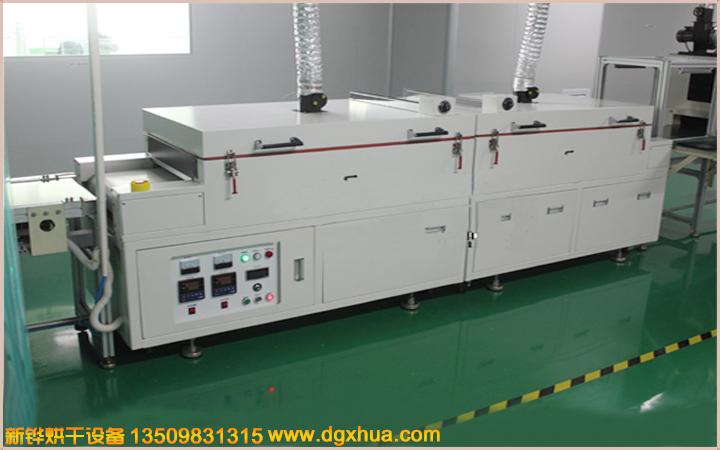

小型帶式遠紅外隧道爐烤箱 高溫遠紅外隧道爐、工業高溫小型帶式隧道爐

型號：XH-SOL-GF-002

內箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

進料口高：0-100mm

進料段長：3*500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：260mm

輸送寬度：400.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染。

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

一、遠紅外隧道爐技術參數：

1、流水線導軌：采用3.0mm鋼板或者鋁合金型材加工制作。
2、流水線支架：采用40*40mm碳鋼方管或鋁型材加工制作。

3、調節腳杯：采用M12*150mm螺桿，配￠40腳墊（表面鍍鋅）

4、輸送網帶：采用不銹鋼穿桿式網帶制作；PVC皮帶；不銹鋼鏈板。

5、動力電機：采用CPG晟邦調速電機 （臺灣品牌）。

6、變頻調速器：采用TECO臺安變頻器 (臺灣品牌)。

7、隧道爐外殼：采用1.2mm冷板折彎，焊接制作（表面噴塑）。

8、爐體內膛：采用1.2mm鋼板折彎焊接制作（表面鍍鋅）。
9、保溫層：采用西格爾巖棉制作，厚度80-150mm（根據溫度來制作）。

10、運風風輪：采用10.5寸豬籠式風輪（表面鍍鋅）。

11、進出口擋板：采用1.2mm冷板精密加工制作（表面噴塑）。

12、運風風機：采用小型異步電機（380V  0.37KW/臺）

13、電加熱器：采用SUS304不銹鋼翅片式加熱管 0.5-2KW/支。
14、探溫棒：采用K型（或PT100）熱電偶；線長2米。
15、數顯溫控器：采用數顯溫控表；諾海品牌。

16、控制柜：采用德力西品牌。
17、控制繼電器：采用正泰品牌。
