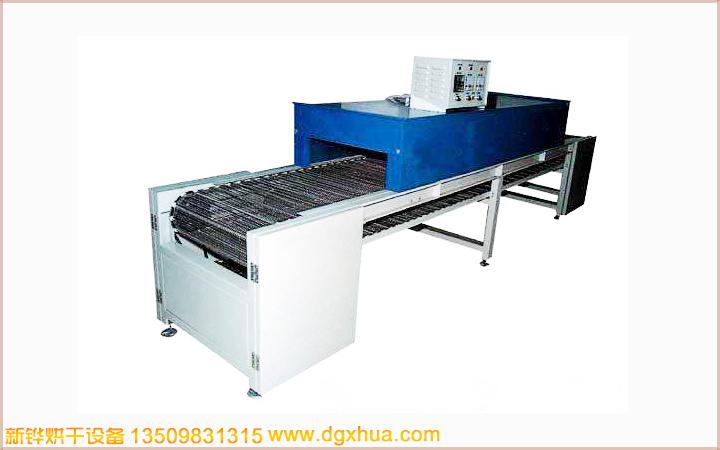

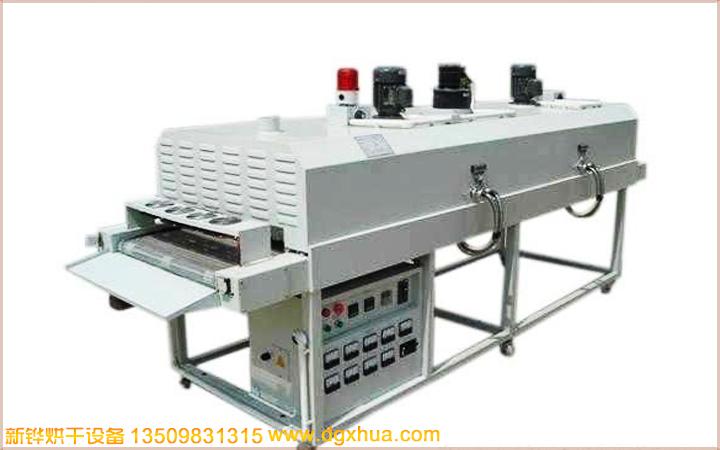

無塵IR烘道紅外線烘干線隧道爐、紅外線烘干線絲印隧道爐、線路板紅外線烘干線絲印隧道爐

技術說明:

型號：XHSO-80-2R

1.整機尺寸：L5000*W700*H1430mm

2.加熱區：L4000*W700*H570mm

3.輸送線:L5000*W700*H930mm

4.上料區：L500mm

5.下料區：L500mm

6.輸送帶: 采用鐵氟龍白色布帶(jbjx-B075A)

7.有效輸送工件寬:W420mm*H150mm

8.機身:SPCC1.5mm冷板制作

9.機架:SCPC*50*50*2.0mm制作

10.連接桿:SPCC*50*50*1.5mm制作

11.調節腳杯:M14*100L可調節腳杯,可調節高度±30mm

12.機身封板、機架封板:1.2mm冷板成形

13.動力:0.75KW*220V*50hz,1：600減速馬達(升捷牌)配(三晶牌變頻調速器,輸送速度0.1-0.3m可調

14.表面處理: 焊接處打磨拋光

 烘爐部分說明:(2段溫區獨立控制）

1.內尺寸：W420*L4000*H150mm

2.外尺寸參考尺寸約：W700*L4000*H570mm

3.電源：AC380V,三相五線，總功率36KW，

4.加熱方式：電加熱

5.爐體結構：采用可掀開式設計，附加搭扣及合頁并設有安全檢修撐桿；

 裝設特制耐高溫硅膠條迫緊，強力緊密易關易開

6.外膽材質：采用采用SPCC*1.2mm冷板成型

7.內膽材質：采用SUS201*1.5mm不銹鋼板成型，

  去油污及四周扣接密封加工

8.保溫材質;采用優質密度白棉填充,保溫層120mm

  網帶隔熱層95mm厚

9.運風方式;水平運風

10.加熱系統;采用耐高溫不銹鋼發熱管，共24支,

11.運風馬達;采用特制分體式耐高溫傳動(升捷牌)，功率0.4kw*2套

12.溫度控制：采用廈門宇電溫控表，（詳見說明書）   SSR輸出，控制精度±1C°%

  控制器LED數字顯示及設定，PID自動演算

13.溫度均勻度：±8C°以內(空爐測試）

14.溫度設定范圍：常溫+25C°--250C°約需25min(空爐測試）

15.電氣及安全裝置：   超溫表RKC(臺灣).馬達過載保護(德力西牌).電熱過載保護(正泰牌). 交流接觸器(施耐德牌), 按鍵開關及指示燈(施耐徳牌)控制線路保險.

  無熔絲開關.所有電氣配件皆采用符合國家標準之正泰一級品產品

16.控制箱位于爐體上料區右下方

17.隨機配備：3.5米電源線及說明書一本

18.備注：配送一臺接不銹鋼料臺
